6.3. Intelligent Around View Monitor (IAVM)

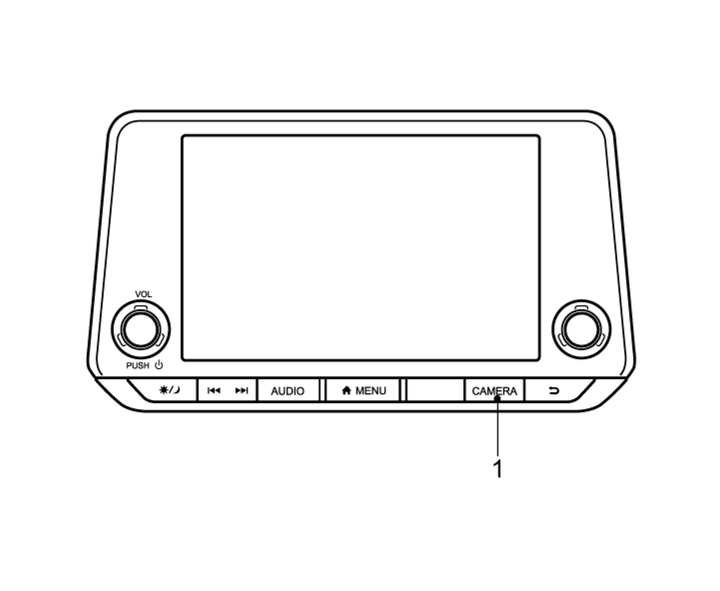

- (1)Przycisk kamery
Niestosowanie się do ostrzeżeń i wskazówek dotyczących właściwego użytkowania systemu Intelligent Around View Monitor (IAVM) może skutkować poważnymi obrażeniami lub śmiercią.
System IAVM jest udogodnieniem, lecz nie może zastępować prawidłowej obserwacji otoczenia pojazdu, ponieważ są obszary, których nie obejmuje. W szczególności cztery narożniki pojazdu są polami, które nie zawsze są wyświetlane w widoku przednim, tylnym oraz z góry. Zawsze sprawdź otoczenie, aby upewnić się, że można bezpiecznie ruszyć pojazdem. Manewruj pojazdem powoli. Zawsze wyglądaj przez okna i sprawdzaj widok w lusterkach w celu upewnienia się, że można bezpiecznie ruszyć pojazdem.
Kierowca jest zawsze odpowiedzialny za bezpieczeństwo podczas parkowania oraz wykonywania innych manewrów.
Przy usuwaniu brudu lub kurzu sprzed kamery nie porysuj soczewek.
System IAVM przeznaczony jest do pomocy kierowcy w takich sytuacjach, jak parkowanie między pojazdami lub parkowanie równoległe.
Na monitorze wyświetlane są różne widoki pojazdu w formie podzielonego ekranu. Nie zawsze dostępne są wszystkie widoki.

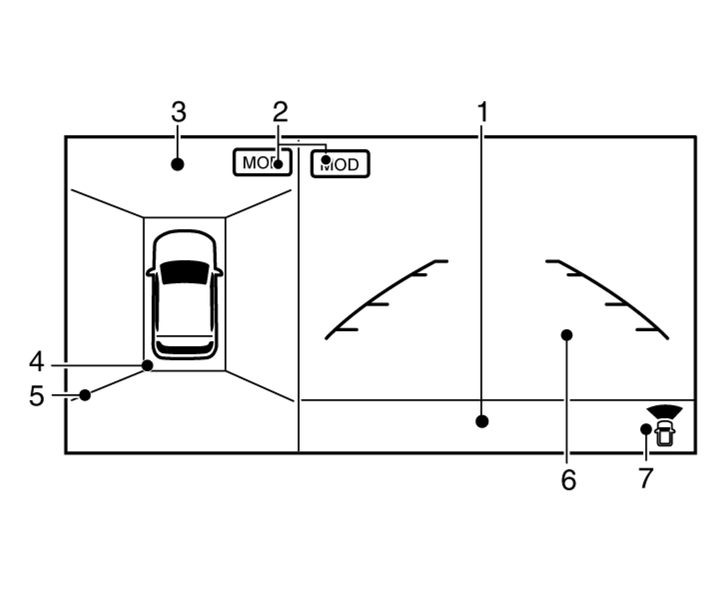

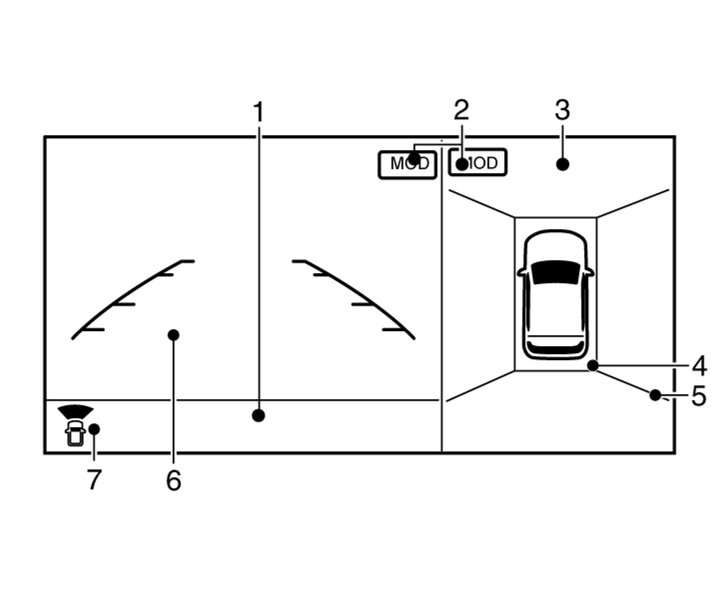

- (1)Obszar komunikatów
- (2)Wskaźnik [MOD]*
- (3)Widok z góry lub widok boczny
- (4)Czujniki parkowania
- (5)Oznaczenie narożnika
- (6)Widok z przodu lub z tyłu
- (7)Wskaźnik widoku z przodu lub z tyłu
* Dodatkowe informacje, patrz
.Układ graficzny i elementy wyświetlane na ekranie mogą się różnić w zależności od kraju i modelu pojazdu.
Przy przełączniku zapłonu w pozycji ON naciśnij przycisk <CAMERA> lub przesuń dźwignię skrzyni biegów w położenie R (bieg wsteczny), aby uruchomić system IAVM. Na monitorze wyświetlane są różne widoki wokół pojazdu.
Przy pierwszym włączeniu monitora linie narożników przez około 3 sekundy migają na żółto. Nie stanowi to oznaki usterki, lecz przypomina kierowcy, aby zachował ostrożność.
Dostępne widoki:
Widok z góry
Widok otoczenia pojazdu z góry.
Widok boczny z przodu
Widok wokół i przed kołem przednim po stronie pasażera.
Widok z przodu
Widok przestrzeni przed pojazdem.
Widok z tyłu
Widok przestrzeni za pojazdem.
Pełnoekranowy widok z tyłu
Widok z tyłu pojazdu (nieco szerszy niż standardowy widok z tyłu).
Aby wyświetlić wiele widoków, system IAVM wykorzystuje kamery (1) umieszczone na kracie przedniej, na zewnętrznych lusterkach wstecznych i nad tylną tablicą rejestracyjną pojazdu. Nie umieszczaj niczego na kamerach.

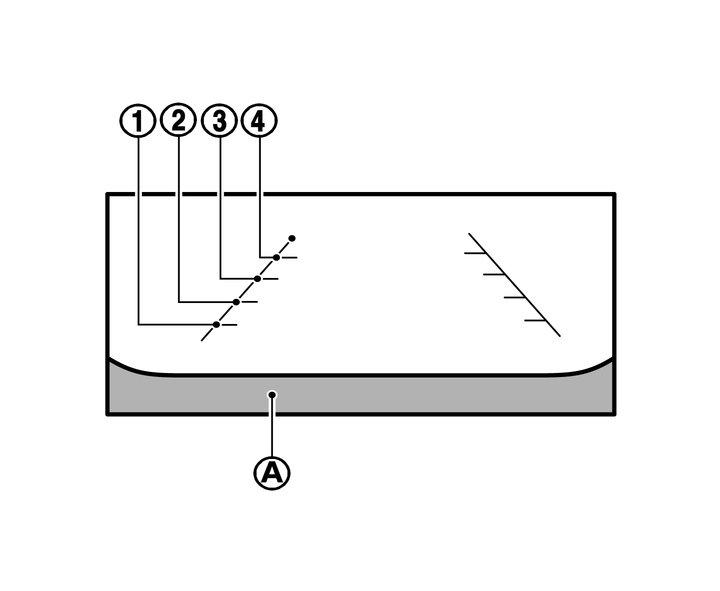

Na monitorze wyświetlone są linie (A), które wskazują szerokość pojazdu i odległość obiektów od linii nadwozia pojazdu.
Linie oznaczające odległość:
Wskazują odległości od nadwozia pojazdu.
Linia czerwona (1): około 0,5 m (1,5 ft)
Linia żółta (2): około 1 m (3 ft)
Linia zielona (3): około 2 m (7 ft)
Linia zielona (4): około 3 m (10 ft)
